柔性鏈板輸送線的結構組成及工作原理
2025-06-26 21:27:19

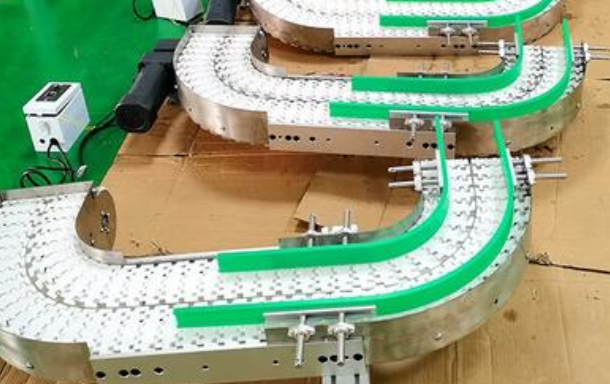

柔性鏈輸送線
柔性鏈輸送線
681
導讀： 通過電機驅動鏈條轉動，使連接在鏈條上的鏈板移動，從而帶動放置在鏈板上的物料按照預設的路徑進行傳輸。鏈板之間經過精心設計的相互錯開的讓位結構和鉸鏈配合，使得輸送鏈能夠在水平、垂直和斜向等多個方向上自由拐彎，實現物料在不同方向上的輸送和轉運.
柔性鏈板輸送線的結構組成及工作原理
1、結構組成：
中央控制系統：以 PLC、PC 或傳感器為核心，通過精準信號采集與邏輯判斷，實現輸送全流程自動化管理，就如同人的 “智慧大腦”，指揮著輸送線的各項運作。
柔性輸送帶：包含多個部分。輸送鏈采用高強度工程塑料材質，耐磨耐腐蝕，能長效穩定承載物料;輸送梁由陽極氧化鋁合金或不銹鋼材質制成，前者美觀耐用，后者可滿足食品、醫藥等潔凈場景需求;輸送架體分為輕型、中型、重型規格，可適配不同負載場景;驅動裝置為鋁制驅動頭尾搭配單 / 雙 / 中間驅動方式，電機提供強勁動力，以適應長短距離、均勻 / 變化負載的需求;導向裝置是兩側的護欄，可確保物料沿預定路徑精準運行，減少偏移風險;轉彎裝置包括水平 / 垂直彎頭、水平輪等內支撐組件，助力輸送鏈靈活轉彎，突破直線布局限制。
2、工作原理：
通過電機驅動鏈條轉動，使連接在鏈條上的鏈板移動，從而帶動放置在鏈板上的物料按照預設的路徑進行傳輸。鏈板之間經過精心設計的相互錯開的讓位結構和鉸鏈配合，使得輸送鏈能夠在水平、垂直和斜向等多個方向上自由拐彎，實現物料在不同方向上的輸送和轉運.
